Su Dong의 기술 담당자는 Box Filter Press의 설치에 대해 논의 할 것입니다.

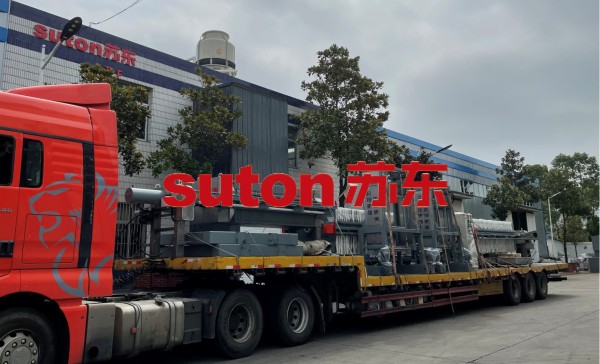

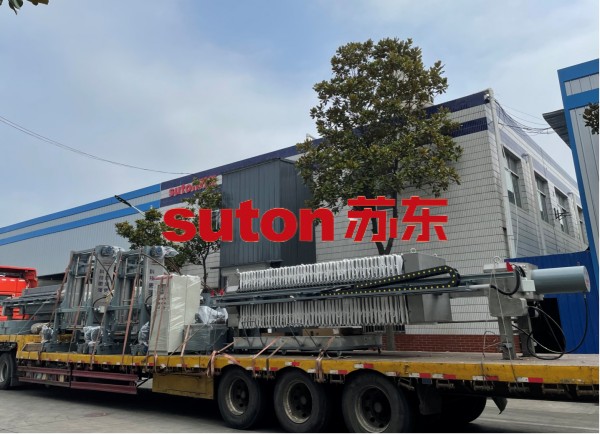

최근 Shaanxi의 고객이 주문한 XayzB80/1070-U 강화 폴리 프로필렌 플레이트 박스 필터 프레스는 고객의 사이트에 원활하게 도착했으며 Sudong은 신속하게 설치 작업을 수행했습니다. 기술자를 따르고 박스 필터 프레스의 설치 기술을 살펴 보겠습니다.

1. 전체 기계 리프팅

장치를 들어 올릴 때 유압 스테이션을 제거한 다음 리프팅 무게를 줄이기 위해 모든 이동식 필터 플레이트를 제거하여 필터 플레이트의 밀봉 표면을 손상시키지 않도록 조심하십시오 (필터 플레이트의 밀봉 표면을 손상시키지 않도록주의하십시오). 리프팅 스틸 로프는 크로스 빔의 양쪽 끝에 노출 된 부품에 연결되어야합니다. 리프팅 중에 무게 중심을 정확하게 결정해야하며 강철 로프의 선택은 합리적이어야합니다. 강철 로프와 구성 요소 사이의 접촉 영역에는 부드러운 재료가 채워져 있어야하며 각 구성 요소는 손상되지 않아야합니다. 랙 설치가 완료된 후 필터 플레이트를 원래 순서로 다시 랙에 넣습니다. 작은 기계는 전체적으로 들어 올릴 수 있습니다.

2. 기계 설치

(1) 기계는 일반적으로 필터 케이크의 하역 및 운송을 용이하게하기 위해지면 위 약 2-2.5 미터의 건물에 설치해야합니다. 실외 지역에 설치되지 않아야합니다.

(2) 설치하기 전에 기초를 놓고 2 차 그라우팅을위한 앵커 볼트 용 예약 된 구멍을 설치하십시오.

(3) 설치 중에 기계의 두 개의 크로스 빔은 같은 평면의 레벨 게이지와 정렬되어야합니다. 동시에, 작동 중 여과 액의 흐름을 용이하게하기 위해, 출구 끝은 다른 쪽 끝보다 30-40mm 낮을 수있다.

(4) 설치 중에 두 기계 다리는 앵커 볼트로 고정됩니다. 기초는 두 번 그라우트해야합니다.

(5) 설치 사이트는 자재 취급 사이트에서 너무 멀지 않아야합니다. 전체 기계의베이스는 기초 표면보다 일정 거리가 높아서 기계 아래에 액체 수집 트레이를 배치해야합니다.

(6) 전기 제어 캐비닛은 주변 온도가 0-55 ℃, 상대 습도는 5-95%및 응축되지 않은 곳에 부식 공급원과 접촉하지 않는 곳에 설치해야합니다. 정상 작동에 영향을 줄 수있는 전기 성분의 손상을 피하십시오.

(7) 공급 유량의 선택은 제한된 압력 및 유량을 기준으로해야하며, 공급 파이프에 리턴 파이프 및 압력 게이지를 설치하여 기계가 안전한 작업 압력 내에서 작동하도록해야합니다. 모델을 세척 할 수있는 경우 세척 펌프의 선택은 공급 펌프에 조정되어야하며 세척 펌프의 압력은 공급 펌프의 압력보다 약간 높습니다.

(8) 파이프 라인 레이아웃 다이어그램에 따라 사용자가 파이프 라인 시스템의 설치 및 현장의 실제 상황과 함께 수행 할 수 있지만 설치, 사용 및 유지 보수가 편리해야합니다. 파이프 라인은 가능한 한 짧고 회전을 최소화해야합니다.

(9) 유압 스테이션의 설치 위치는 사용자가 결정할 수 있으며 변경이 필요한 경우 오일 파이프를 사용자가 구성 할 수 있습니다.

(10) 터미널 배선 다이어그램에 따라 전원 코드 및 기타 구성 요소를 전기 제어 캐비닛에 연결하고 올바른지 확인하십시오 .
